一、用途
  GW5-126型户外高压隔离开关是频率为50HZ的户外高压电器设备,供高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
二、使用环境条件
 1、海拔高度不超过1000m;
 2、环境温度:上限+40℃,下限-40℃;
 3、风速不超过35m/s;
 4、地震烈度不超过8度;
 5、绝缘子污秽等级:普通级为0级;防污型为Ⅱ级;
 6、安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
三、分类和技术数据
 隔离开关的分类见表1
|
 特性  |
 结构方式  |
|
 有无接地开关  |
 1.无接地开关;2.每相装一个接地开关;3.每相装二个接地开关  |
|
 安装方式  |
 1.水平安装;2.特殊安装(侧装、倒装、倾斜25°安装等)  |
|
 传动方式  |
 1.90°传动方式(配CS17系列手动操作机构);
2.180°传动方式(配CS17-G系列手动操作机构及传动箱)  |
|
 操作方式  |
 手动操作机构  |
|
 工作环境  |
 1.普通型;2.防污型  |
  隔离开关的主要技术参数见表2
|
 型号  |
 额定电压kV  |
 最高工作电压kV  |
 额定电流A  |
 额定峰值耐受电流kA  |
 4秒额定短时耐受电流kA  |
 单相重量kg  |
|
 GW5-40.5  |
 35  |
 40.5  |
 630  |
 50  |
 20  |
 90  |
|
 63  |
 25  |
 112  |
|
 1250  |
 80  |
 31.5  |
 100  |
|
 1600  |
 80  |
 31.5  |
 120  |
|
 2000  |
 80  |
 31.5  |
 120  |
|
 GW5-126  |
 110  |
 126  |
 630  |
 50  |
 20  |
 155  |
|
 1250  |
 80  |
 31.5  |
 188  |
|
 1600  |
 80  |
 31.5  |
 200  |
|
 2000  |
 80  |
 31.5  |
 200  |

四、结构
  GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠;当附装电磁锁时,可有效地实现隔离开关、接地开关与断路器之间的电气联锁,以防误操作。
  GW5一40.5/126型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器,又是派生其它结构的基本单元,以下称为普通型隔离开关。
  GW5一40.5/126D型户外隔离开关是在普通型隔离开关上增设接地刀而成的,其中分单接地、双接地两种,以下称为接地型隔离开关。
  GW5一40.5/126 (DW)型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成,适用于污秽地区。
 1.隔离开关结构

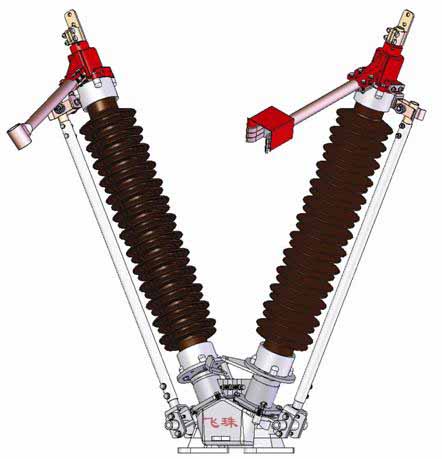

  单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上,交角为50°,呈″V″型结构,外形结构见图1。
  每组隔离开关由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结,伞型齿轮可沿轴上下移动,以调节两齿轮的齿合状况。
  每个绝缘支柱可以水平旋转,转角为90°。
  主回路导电结构为铜管式软连接结构,中间触头为“握手”式结构,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。
  不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同,只是主导电回路稍有差别.
底座部分见图2 接线座部分见图3
中间触头部分见图4 接线夹尺寸见图5
 2.接地开关的结构
  接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀铝管的端部。
 3.隔离开关与接地开关的机械联锁
  90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。
  180°传动的隔离开关与接地开关的机械联锁部分是通过传动箱的联锁来实现的。
 4.手动机构的结构
  本系列隔离开关配用CS17(90°传动)和CS17-G(180°传动)两种手动机构。
CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转,转动角度为90°,具体分类见表3。
|
 机构型号  |
 CS17
不接地  |
 CS17D
单接地  |
 CS17ⅡD双接地  |
 CS17(F) 不接地  |
 CS17D(F) 单接地  |
 CS17ⅡD(F) 双接地  |
|
 辅助开关极数  |
 一个八节  |
 一个八节  |
 一个八节  |
 一个八节  |
 一个八节  |
 一个八节  |
|
 DSW4电磁锁  |
 无  |
 无  |
 无  |
 一个  |
 一个  |
 一个  |
  注:DSW4电磁锁额定电压:交流220V;直流110V、220V;DSW4-Y为右侧安装;DSW4-Z为左侧安装。
  CS17-G型手动机构(见图7、图8),分为竖直操作型和水平操作型两类。其操作手柄转动角度为180°,每类有三种组合。即:a. 不带电气原件 b. 带辅助开关 c. 带辅助开关和电磁锁。
  具体分类见表4。
|
 CS17-G  |
 操作方式  |
 F6-8ⅡK/W型辅助开关  |
 DSW4-Y电磁锁  |
 用途  |
|
 G1  |
 竖直操作  |
 1个  |
 1个  |
 操作接地开关  |
|
 G2  |
 1个  |
 |
|
 G3  |
 |
 |
|
 G4  |
 水平操作  |
 1个  |
 1个  |
 操作隔离开关  |
|
 G5  |
 1个  |
 |
|
 G6  |
 |
 |
注:DSW4电磁锁额定电压:交流220V;直流110V、220V;DSW4-Y为右侧安装;DSW4-Z为左侧安装。
5.传动箱的结构
传动箱的结构见图9,其中(a)供不接地用;(b)供单接地用;?供双接地用。
传动箱供180’ 传动的隔离开关使用,传动箱内装有联锁装置和接地闸刀的平衡弹簧。
传动箱中的主轴臂用以连接隔离开关的传动拉杆,连接接头用以连动CS17-G型手动操动机构主轴,图示位置为隔离开关处于分闸而接地闸刀处于合闸时位置。当操动隔离开关主闸刀的CS17-G型操动机构转动180’之后,连动隔离开关主闸刀完成合闸动作,此时锁板上的缺口亦随之转开,接地闸刀合闸动作将受到锁板的限制,平衡弹簧可以平衡接地闸刀的重力距,使得接地闸刀的操动更为轻便。
五、动作原理
  本系列户外交流隔离开关的分合闸的动作基本相同。三级联动时,需将安装完成的各独立的单极隔离开关分别按安装图10或图11用拉杆等零件连接起来。
 1.隔离开关动作原理
  隔离开关的操作机构通过连接管与隔离开关的主动级相连,机构主轴旋转90°,带动主动级的绝缘支柱旋转90°,底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动另外两个从动极转动,从而保持三相同步动作。
 2.接地开关动作原理
  三相接地开关的主轴,用水平连接管通过接头连接起来,操作机构的手柄水平旋转90°或竖直旋转180°,通过连杆带动连接管转动,实现接地开关分、合闸动作。
 3.配用传动箱动作原理
  配用传动箱,水平安装时传动箱的位置可根据需要,置于两极之间,也可置于三极的任意一端。隔离开关操动机构则置于其下,用水煤气管与其连接。当机构主轴旋转时,连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动,此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。从而保证了左、右触刀合、合闸动作的一致性。隔离开关的分、合闸转角均为90°,其分、合状态终端位置由隔离开关的机械限位装置确定。
 4.配用CSl7一G型手力操动机构动作原理
  配用CSl7一G型手力操动机构时,使用CS17-G4、5、6机构对隔离开关进行分、合闸,将机构拔杆移至“E”形槽中间位置,即可扳动机构手柄进行旋转180°进行操作,分、合闸终了再将拔杆由“E”形槽的中心移至“分” “合’’牌方向两端的槽中。使用CS17-G1、2、3机构操作接地开关时,其操作程序与操作隔离开关相同,只是机构手柄为竖直操动。
 5.配用附装电磁锁CSl7一G型手力操动机构动作原理
  配用附装电磁锁的CSl7一G型手力操动机构,操作时将机构拔杆移至“E’’形槽中间位置,然后按下电磁锁的按钮;同时将电磁锁旋钮顺时针转至限位处,锁杆退出锁孔,即可扳动机构手柄进行分、合操作。操作终了,电磁锁的锁杆自动复位,最后将拔杆移向锁住位置。
 6.配用CSl7型手力操动机构动作原理
  配用CSl7型手力操动机构时,操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。当进行分、合闸操作时,首先将机构上手柄置于水平位置,再水平旋转,其顺时针方向为合闸;逆时针方向为分闸。隔离开关的分合位置由操动机构上相应的位置及隔离开关的机械限位装置限定,操作完成后,将手柄竖起,用锁环扣住。
 7. 操动机构中的辅助开关与机构的主轴连接在一起,在分,合闸动作时将相应的触点切断或闭合,发出相应的分、合信号。
 8.隔离开关和接地开关的分、合动作,是通过水煤气管连动三相同步动作。
六、安装与调整
 1、隔离开关的安装调整应达到下列各项要求:
  (1)配用手动机构时,一般体力的操作人员应能独立进行分、合闸操作,动作灵活。
  (2)隔离开关的三相联动的合闸同期性数值为:35kV不大于5mm;110kV不大于9mm。
 2、隔离开关的安装调整
  (1)按安装图10或图11将每极隔离开关底座固定在水平基础上,并使三极的接地刀转轴成一直线。
  (2)将操作机构置于隔离开关主动级侧面的转动主轴下方,在隔离开关主体和机构隔离开关操作主轴处于合闸位置时,用水煤气管连接并焊接牢固,当主、从动两绝缘支柱不同步时,可以调整极间正反牙螺杆来达到分、合闸同步,利用底座上的球面调整环节,调节四个螺栓的松紧,并且必须注意底座内的伞齿轮的啮合情况,必要时应重新移动它的位置,以保征操作灵活。注意不要使支柱绝缘子向两侧倾斜,即两支柱绝缘子要保持在同一平面内。调整完毕,重新紧固螺栓。
  (3)隔离开关的三相联动的合闸同期性的安装调整,在两接线端承受正常母线拉力的条件下,调整相间正反牙连杆长度,达到上述要求。
  (4)隔离开关处于合闸位置时,触头上各接触点应全部接触,触头上M8螺杆的紧固程度以弹簧垫圈刚刚压平且触指能摆动为最佳状态。
 3、接地开关的安装调整
  (1)在接地开关和机构操作主轴均处于合闸位置时,用水煤气管连接并焊接牢固。
  (2)接地开关处于合闸位置时触头接触位置,可用接地动触头在导电管上的位置来调整,当合闸位置正确时,再拧紧紧固螺母。

七、验收与保管
 1、 产品到达目的地后,须用户应将其放在干燥通风场所,不宜倒置,并尽快按下列事项进行验收:
  (1)首先检查包装箱外表面有无损坏和异常现象,外表检查完毕后,把包装箱打开取出所附文件。
  (2)检查产品所附文件是否齐全(包括装箱清单、产品合格证、安装使用说明书等)
  (3)取出产品及附件(注意切勿使绝缘支柱瓷瓶部分受损),并进行核对。
  (4)检查产品外观有无损坏和异常现象。
 2、 产品经验收后,无论是否立即安装使用,均应安下列各项存放保管:
  (1)隔离开关各磨擦转动部分必须擦净并涂以无酸性凡士林保护。
  (2)产品长期存放库房时,应定期检查(每次不超过六个月),若发现生锈时,应除去锈层,涂以防锈剂。

八、使用须知
 1 、投入运行前,应进行一次全面检查,确认无误后,方可投入运行。
  (1) 隔离开关各部位尺寸是否符合要求。
  (2)各连接部分的螺拴应紧固牢靠,尤其是与母线的联接。
  (3)触头上各接触点应全部接触
  (4)投入运行后应注意下列事项:
  (5)隔离开关在一般情况下,必须当线路负荷切除后方可进行分、合闸操作。
  (6)带有接地开关的隔离开关,必须在隔离开关完全分闸后方可合上接地开关;反之,当接地开关完全分闸后方可进行隔离开关的合闸操作。
 2 、 隔离开关必须经常地维护、定期检修,检修时应注意下列事项:
  (1)隔离开关瓷瓶有无损坏,胶装有无松动。
  (2)隔离开关处于合闸位置时,触头上各接触点是否接触良好;触头上弹簧是否变形,拉力是 否改变,并测量回路电阻。
  (3)三相联动中各相接触是否同步。
  (4)机构中辅助开关等元件是否绝缘良好。
  (5)接地处情况是否良好。
  (6)操作时各转动部分是否灵活,应无卡涩现象。
  (7)各涂漆的零部件,每年涂一次。
  (8)请将在运行中、检修时发现的问题函告本厂。
九、成套供应
  隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的领部件。
十、订货须知
 1、订货时应说明∶
  (1)产品型号。
  (2)额定电压。
  (3)额定电流。
  (4)有无接地装置或接地开关种类、方向和类型。
  (5)污秽等级:(未注按0级供货)。
  (6)机构型号,辅助极点数目:(未注按CS17机构供货)。
  (7)有无电磁锁或电磁锁型号及控制电压(未注按AC220V供货)
 2、若用户有特殊的要求,请说明,本厂可协助解决。
 |
